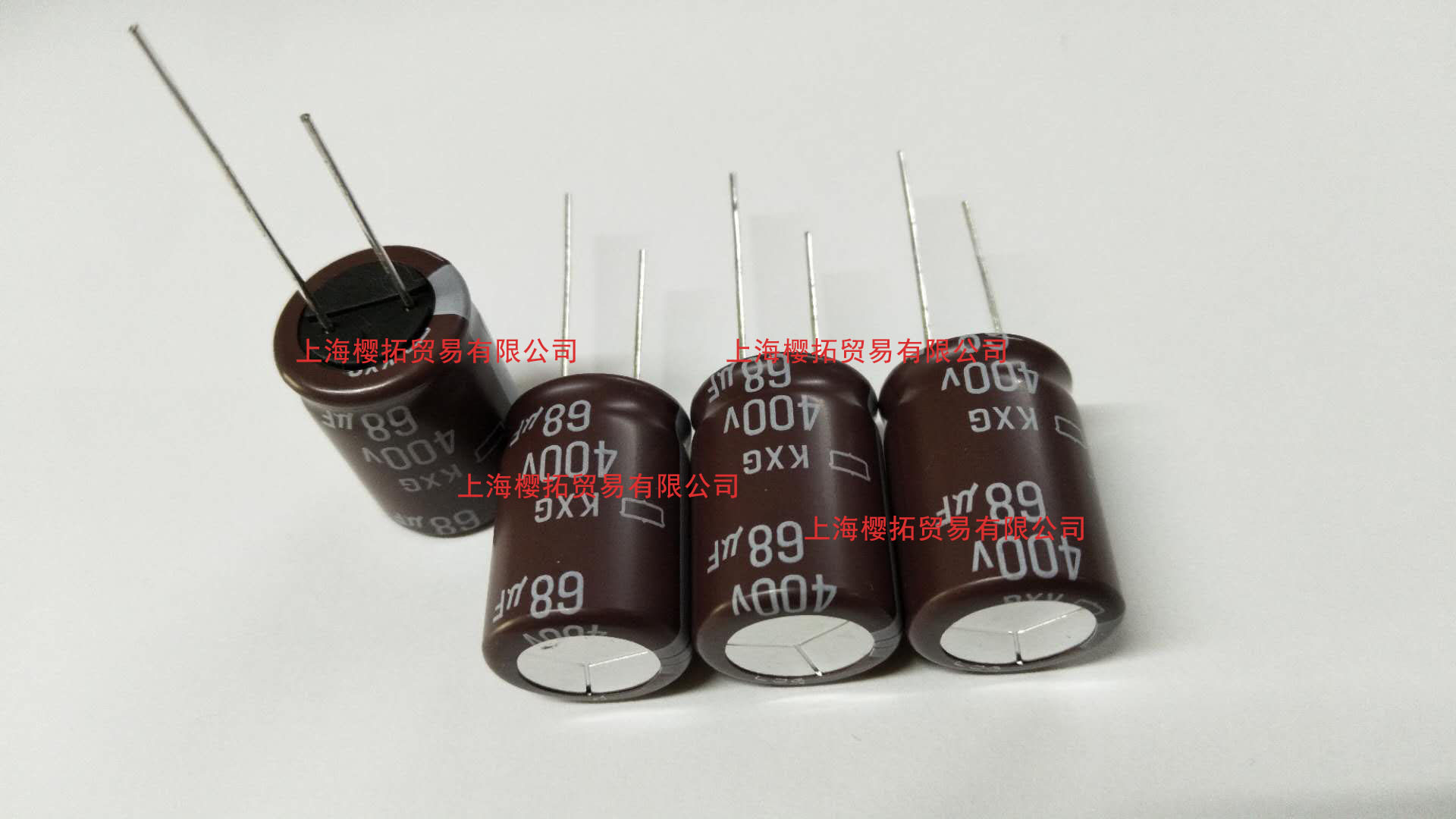

導電性高分子固體鋁電解電容器使用注意事項
NO.1 避免在以下電路環境中使用
1 高電阻電壓保持電路
2 時間常數電路
3其他漏電流影響較大的電路
NO.2 電路設計
確認在以下內容的基礎上進行電路設計
1 隨著溫度及頻率的變化，電容器的電氣特性會隨之發生變化。在確認這些變化后設計電路。
2 當并聯兩個以上的電容器時，在設計電路時考慮電流的平衡
3 當串聯兩個以上的電容器時，可能存在加載電壓差異，有可能加載過電壓。
4 不要在電容器周圍的印刷線路板上的背面安裝發熱部件
NO.3 強調安全的產品上的應用
如果用于生命相關的用途，醫療，航天，車輛等，請與廠商商議后再使用。
NO.4 極性
請確認產品有無極性再使用
NO.5 加載電壓
不要加載超過額定電壓的電壓。將直流電壓疊加的紋波電壓的峰值設定在額定電壓下。
NO.6 紋波電流
不要加載超大的電流，當過大的紋波電流疊加時，可能導致內部的發熱量增大，壽命縮短，發生短路故障。
NO.7 使用溫度
如果在超出工作溫度范圍的環境下使用，會導致性能老化及發生故障，請?jiān)诠ぷ鳒囟确秶鷥?nèi)使用。
NO.8 充放電
不要在急速充放電的電路中使用。如果使用在反復急速充放電的電路中，可能導致靜電容量減少及因內部發熱電容器損壞等。
NO.9 漏電流
有時漏電流會上升，但如果在工作溫度內加載電壓，則會通過利用自我修復作用逐漸減少。
NO.10 故障及壽命
1 產品溫度上升引起的電容量減少，ESR上升引起的開放式損壞時主要的故障模式。
2 通過降低周圍的溫度、紋波電流、加載電壓可以減少故障率
3 由于加載超過額定電壓的電壓引起短路和通電電流過大的時候、會因?yàn)閮?nèi)壓的上升而使得電容損壞。
4 構成產品的材質中含有可燃物質，短路部位有可能因?yàn)殡娀鸹ǘ鸹?/span>
NO.11 電容器的絕緣
電容器的鋁殼不能保證絕緣性。電容器的外殼和陰極端子及陽極端子和電路板之間要進行電氣絕緣。
NO.12 電容器的使用環境
電容器應避免在以下環境中使用
1 直接接觸水、鹽水、油、或有結露狀態的環境
2 陽光直接照射的環境
3 充滿有毒氣體(硫化氫、亞硫酸、亞硝酸、氯及其化合物、溴及其化合物)
4 臭氧、紫外線及放射線照射的環境
5 振動或沖擊條件超過產品規格說明書規定范圍的過激環境。
NO.13 電容器的配置
1 貼片型電容器印刷配線板的焊盤圖形請參照產品目錄或規格說明書的規定進行圖形設計
2 引線型請將電容器的端子間隔和印刷配線板的孔間隔對準
3 請不要在電容器的封口下面進行電路配線。如果電容器附近配線，要確保線路間隔在1mm以上
4 兩面印刷配線板上安裝電容器時，設計時注意電容器下方不可有多余的基板孔或貫穿孔。
5 兩面印刷配線板上裝配電容器時，電容器主體的安裝部位不可有配線線路。
