NCC電容陶瓷壓敏電阻的使用案例和注意事項

作者：NCC電容    發布時間：2020-08-11 11:25:51  訪問量：7164  來源：NIPPON CHEMI-CON

今天主要是介紹NCC電容陶瓷壓敏電阻的常見使用案例和注意事項，選擇TNR的規格時請注意這些條件。

1 電源浪涌保護

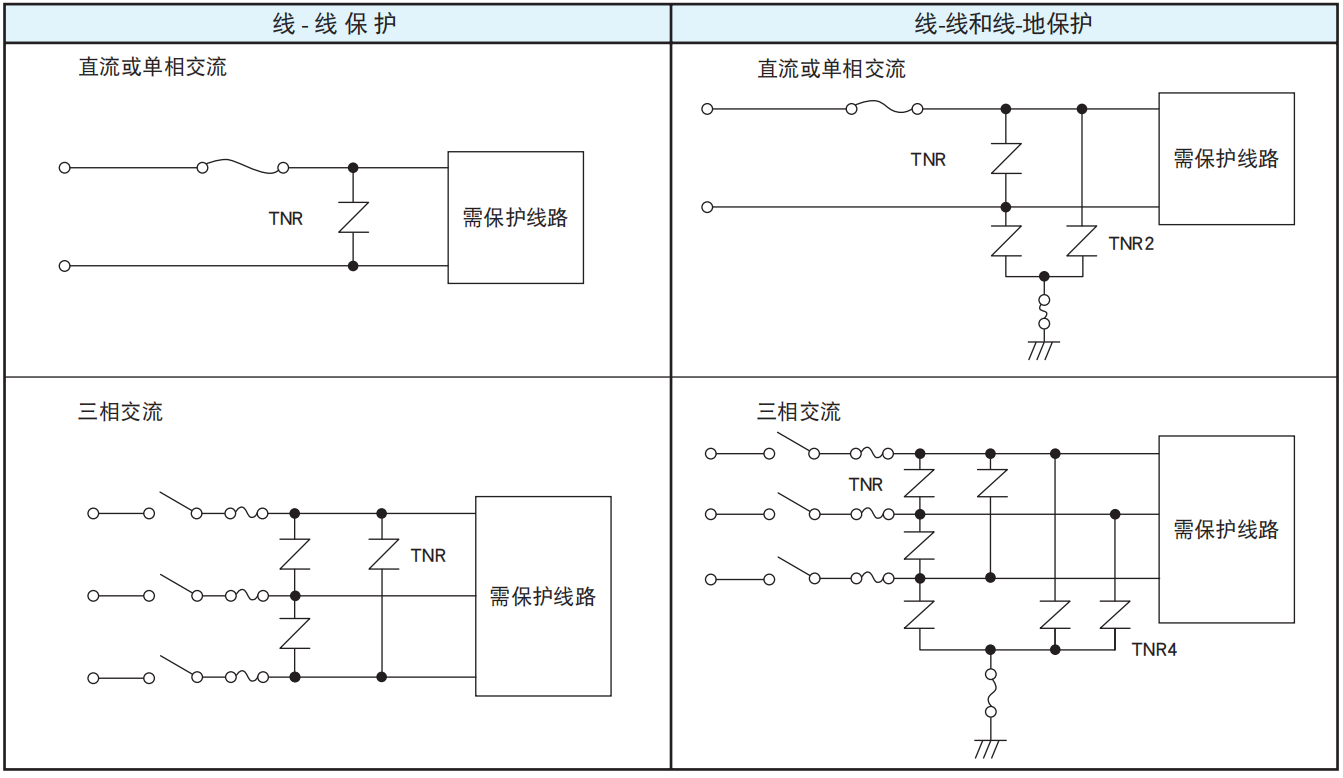

（1）布線舉例

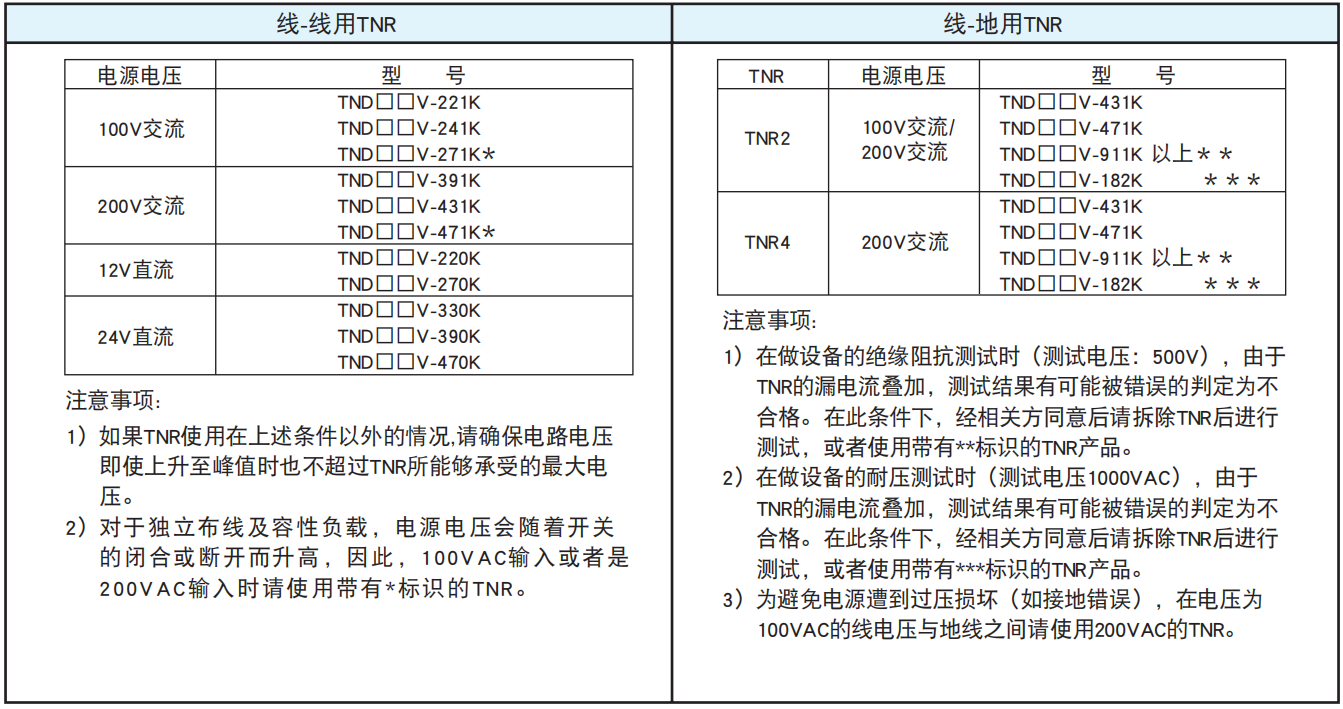

（2）規格選擇舉例

2 對半導體、IC感應開關的脈沖保護及接觸火花的清除

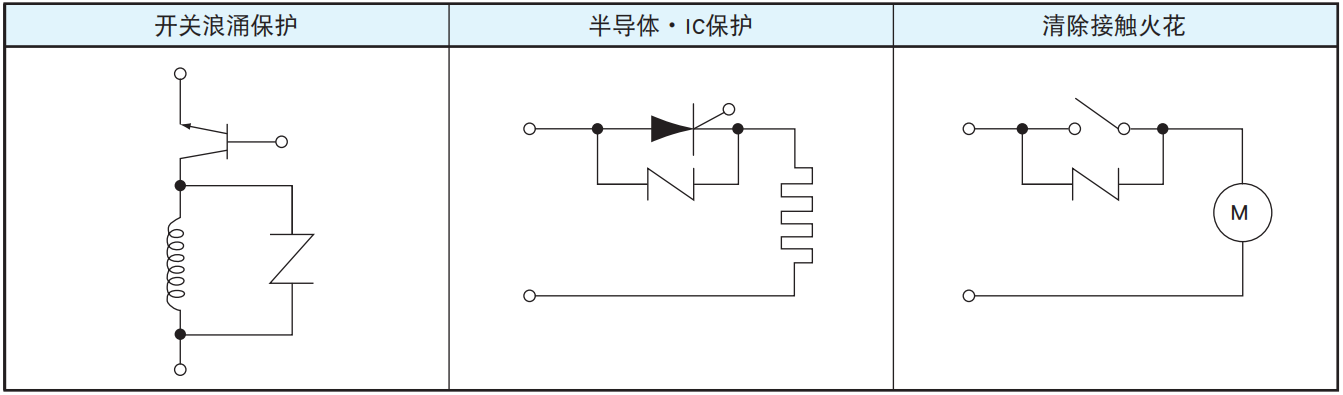

（1）布線舉例

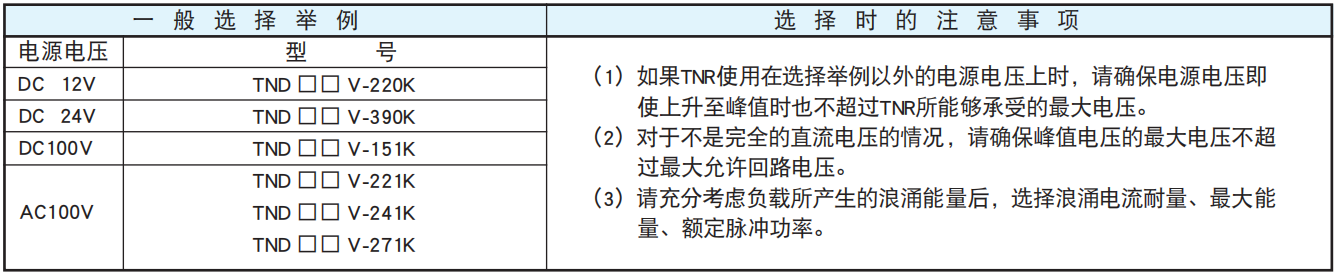

（2）規格選擇舉例

（3）TNR的使用注意事項

a. 請注意2-1節所解釋的“電源浪涌保護”部分。

b. 關于施加的浪涌次數與TNR的關系，請參照浪涌壽命特性曲線，選擇滿關足要求的TNR。

c. 請選擇額定功率大于平均功率的TNR以確保能夠吸收高頻浪涌。

3 減少信號傳輸線之間的浪涌

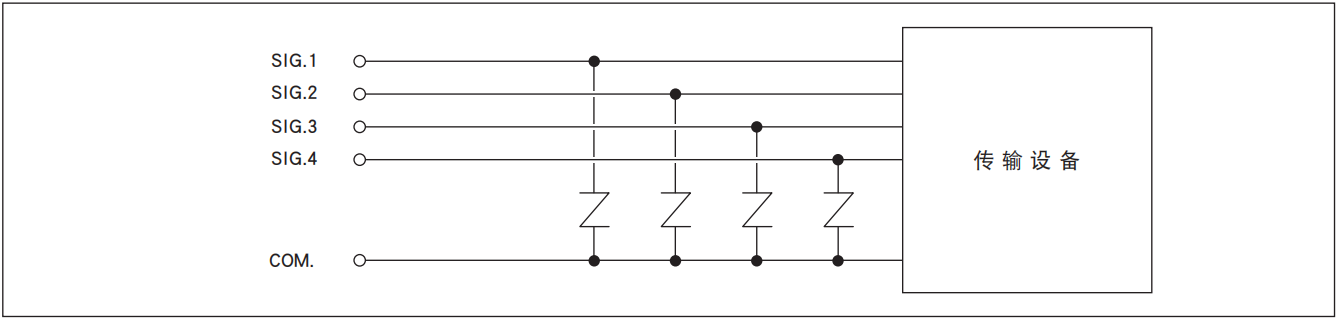

（1）布線舉例

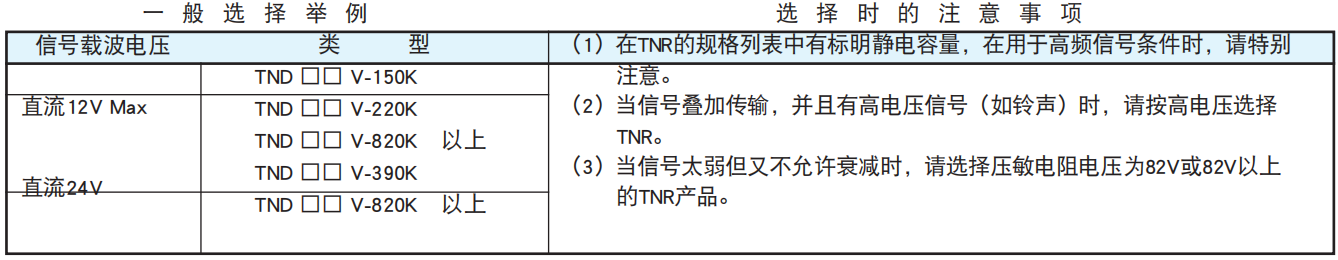

（2）規格選擇舉例

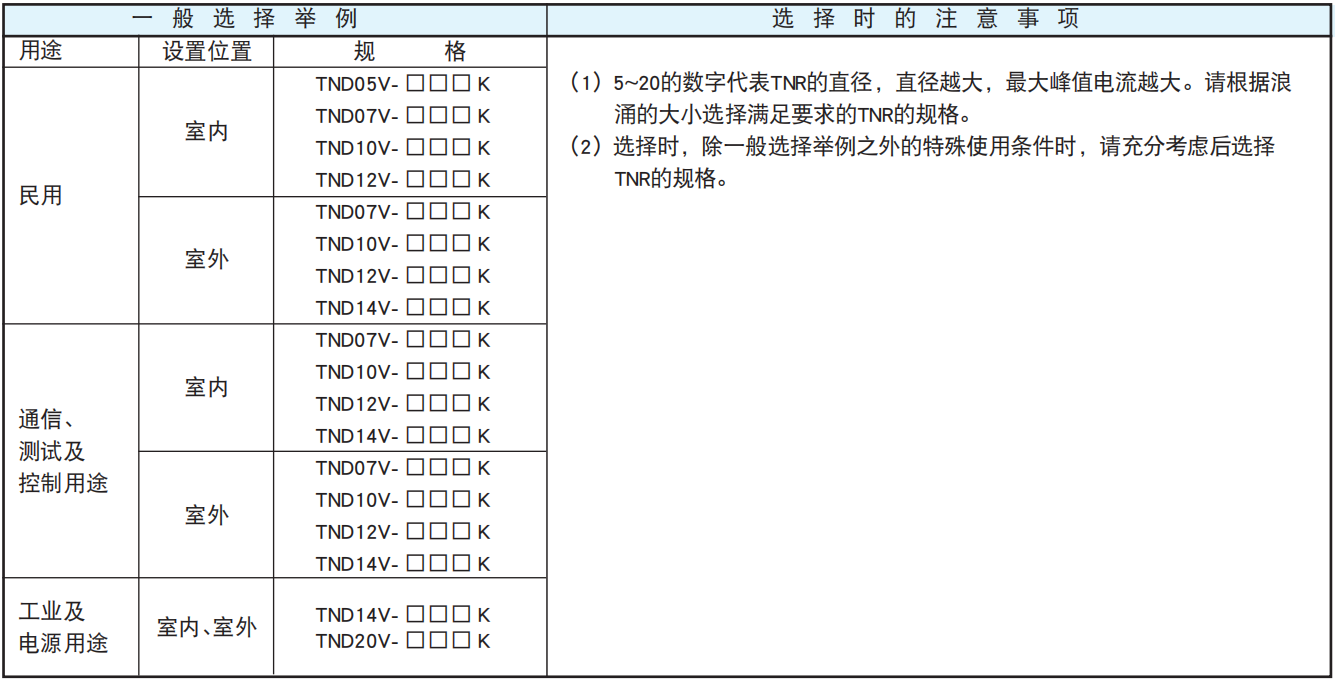

4 各領域選型示例

5 使用時的注意事項

除以下注意事項之外，也請充分考慮電源浪涌保護頁所記述的注意事項。

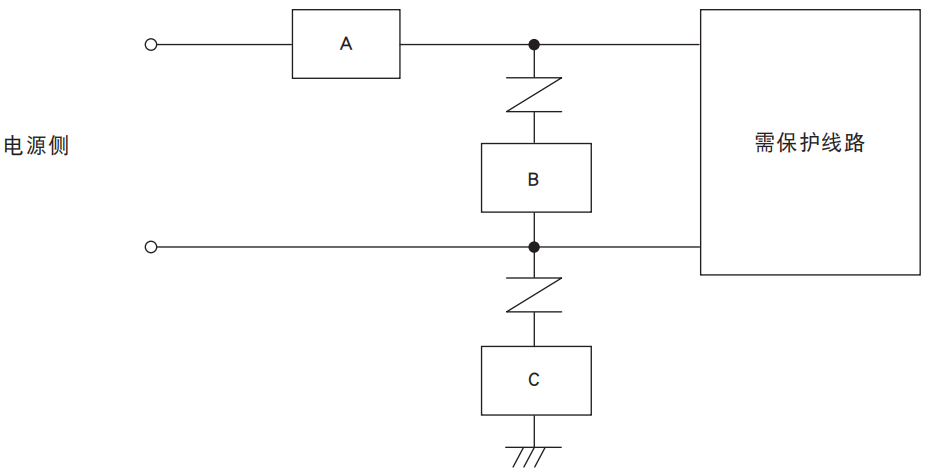

1. 當吸收超過 TNR 額定的浪涌時，TNR 可能發生短路或者損壞，所以請采取下圖所示對策。

（1）將TNR安裝在離過電流保護器（如：斷路器、保險絲等）更近的位置，在TNR短路時立刻讓其與電源端斷開。

（2）如果不能在位置A安裝過電流保護器，請安裝在位置B。

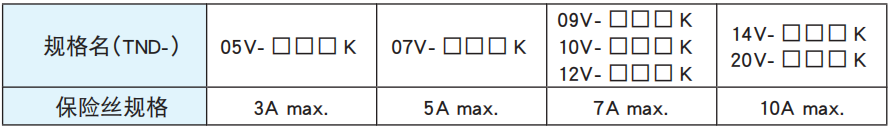

（3）位置A或位置B的保險絲規格舉例如下：

（4）如果TNR連接在功率線與地之間，需要在A位置使用漏電斷路器或者在C位置連接TNR與熱結合的溫度保險絲。 同時，使用帶有溫度保險絲的GF系列TNR效果更佳。

2. 如果暴露在陽光下或者接近熱源時，請確認TNR的工作溫度范圍。

3. 連接TNR的線請盡量短。如果連接線較長，連接線的電感會使電壓下降，對于快速上升的浪涌的吸收效果也會下降。
